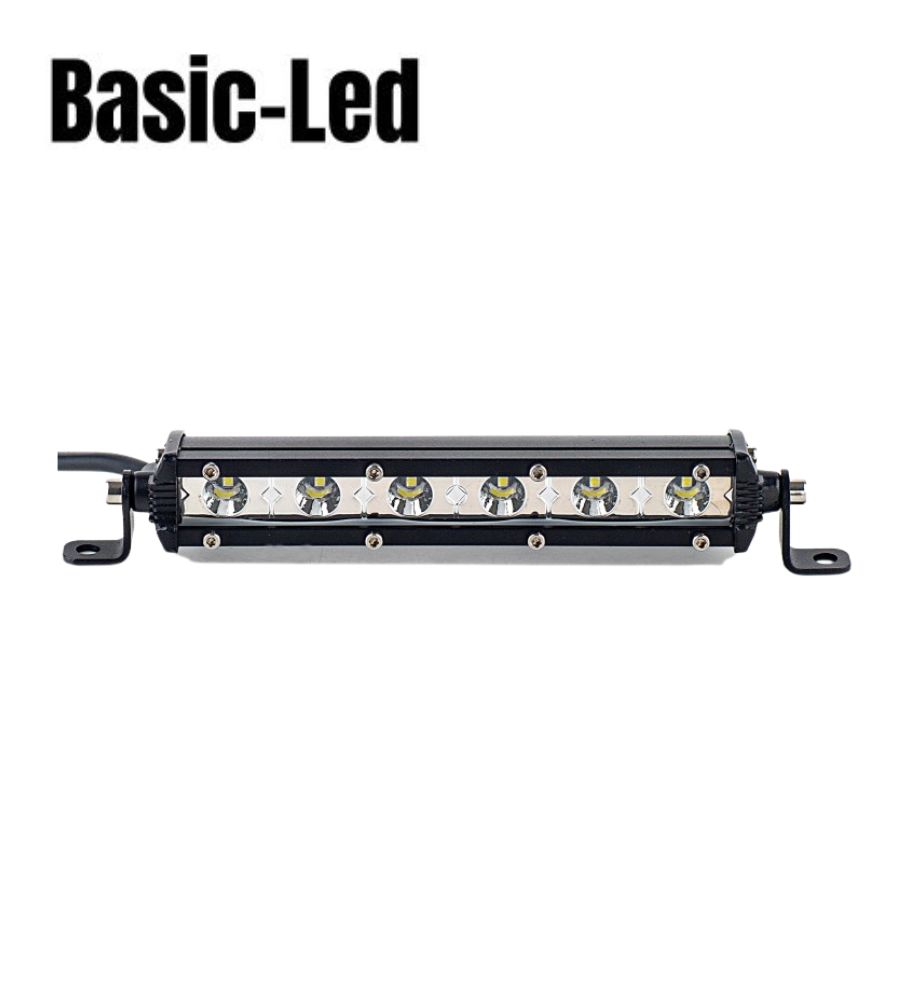

Basic Led Rampe Led 186mm 720lm

Réf. RL0100LB

Un éclairage de travail au profil fin : la rampe Basic-Led RL0100LB réunit 6 LED et un flux théorique de 720 lm sur une longueur de 186 mm. Son faisceau large couvre une zone de proximité, pour une consommation annoncée de 9,6 W. Alimentée en 12/24 V, elle dispose d’un câble de 300 mm et ne comporte pas de feu de position.

7,65 € 10,20 €

Jusqu'au 29/11/2026 Promo -25%
12,34 € 9,26 € TVAC
( 10,20 € 7,65 € Htva )
Paiement en ligne sécurisé
Livraison internationale
Échange gratuit sous 14 jours

Basic-Led RL0100LB : une rampe courte pour éclairer les zones de travail

La RL0100LB permet d’ajouter un éclairage de proximité lorsque l’espace disponible impose un équipement peu encombrant. Ses six LED sont disposées sur une seule rangée, dans un boîtier étroit de 186 mm. Cette version assure une fonction d’éclairage de travail, sans feu de position intégré.

Un faisceau large pour les interventions à proximité

L’optique de type flood répartit la lumière sur une zone proche du véhicule ou de la machine. Elle permet d’éclairer un équipement, un poste d’intervention ou les abords immédiats.

L’orientation doit être adaptée à la surface utile. Positionnez la rampe de manière à limiter les ombres créées par les accessoires voisins et l’éblouissement des personnes présentes dans la zone.

Six LED pour un flux théorique de 720 lm

Le flux annoncé de 720 lm est une valeur théorique, à distinguer d’un flux réel mesuré en sortie d’optique. Il ne permet pas, à lui seul, de déterminer une distance d’éclairage.

La consommation indiquée dans la documentation technique est de 9,6 W. Cette donnée sert à préparer l’alimentation électrique, notamment lorsque plusieurs équipements sont raccordés au même circuit.

Un boîtier de 186 mm avec fixations latérales

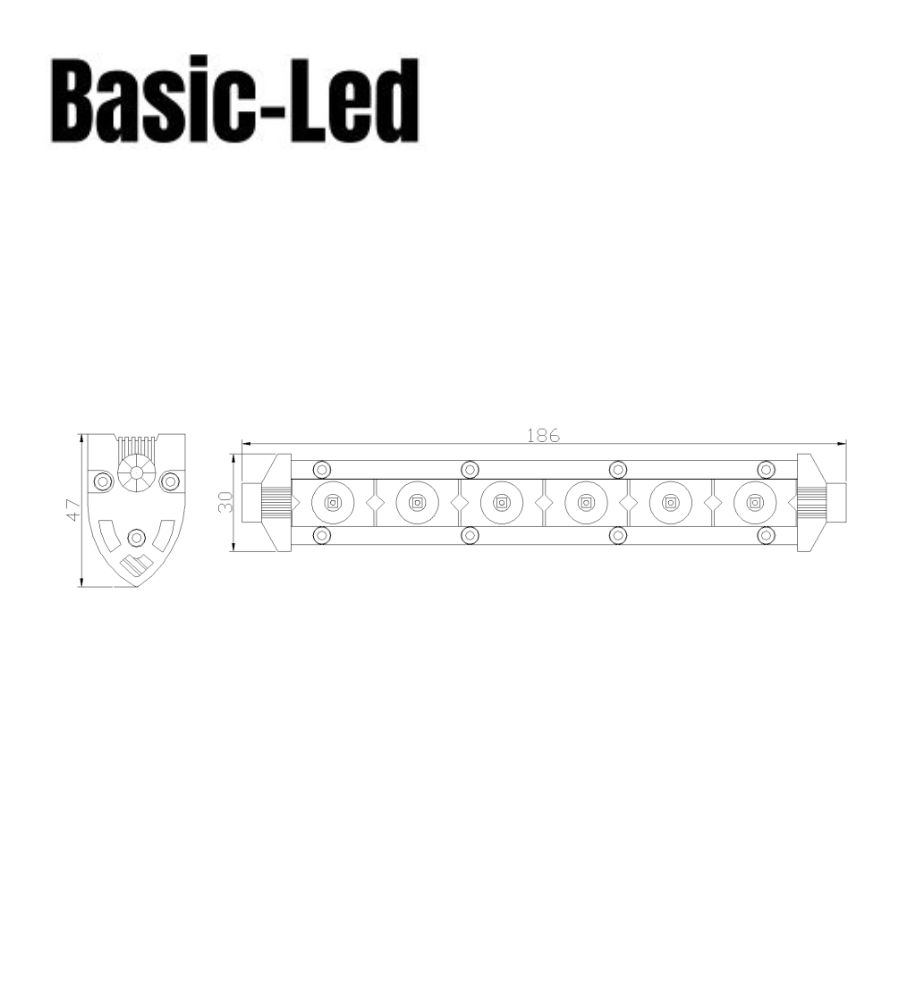

Le plan technique précise les dimensions du corps lumineux :

  • Longueur : 186 mm.
  • Hauteur du boîtier : 30 mm.
  • Profondeur : 47 mm.

Les supports latéraux permettent une fixation par vis et le réglage de l’inclinaison. Prévoyez leur encombrement en complément des dimensions du boîtier, ainsi que le dégagement nécessaire au passage du câble.

Une alimentation 12/24 V et un câble de 300 mm

La rampe fonctionne sur une installation 12 ou 24 V compatible. Son câble de 300 mm permet de rejoindre un point de raccordement à proximité ; une prolongation adaptée peut être nécessaire selon l’emplacement choisi.

Protégez le circuit et isolez les jonctions contre l’humidité. Le câblage doit rester à distance des pièces mobiles et des zones de frottement.

Une construction aluminium protégée IP67

Le boîtier en aluminium est associé à une lentille en polycarbonate. La protection IP67 concerne les poussières et l’immersion temporaire dans les conditions normalisées.

La conformité ECE R10 porte sur la compatibilité électromagnétique. Elle ne constitue pas une homologation de feu de route : cette rampe doit être utilisée conformément à sa fonction d’éclairage de travail.

Basic-Led
Référence RL0100LB

Fiche technique

Tension 12/24V
Hauteur sans support 33mm
Longueur 185mm
Position Non
Lumen Théorique 720lm
Profondeur 49mm
puissance 10W
nombre de led 6
double rampe led non
