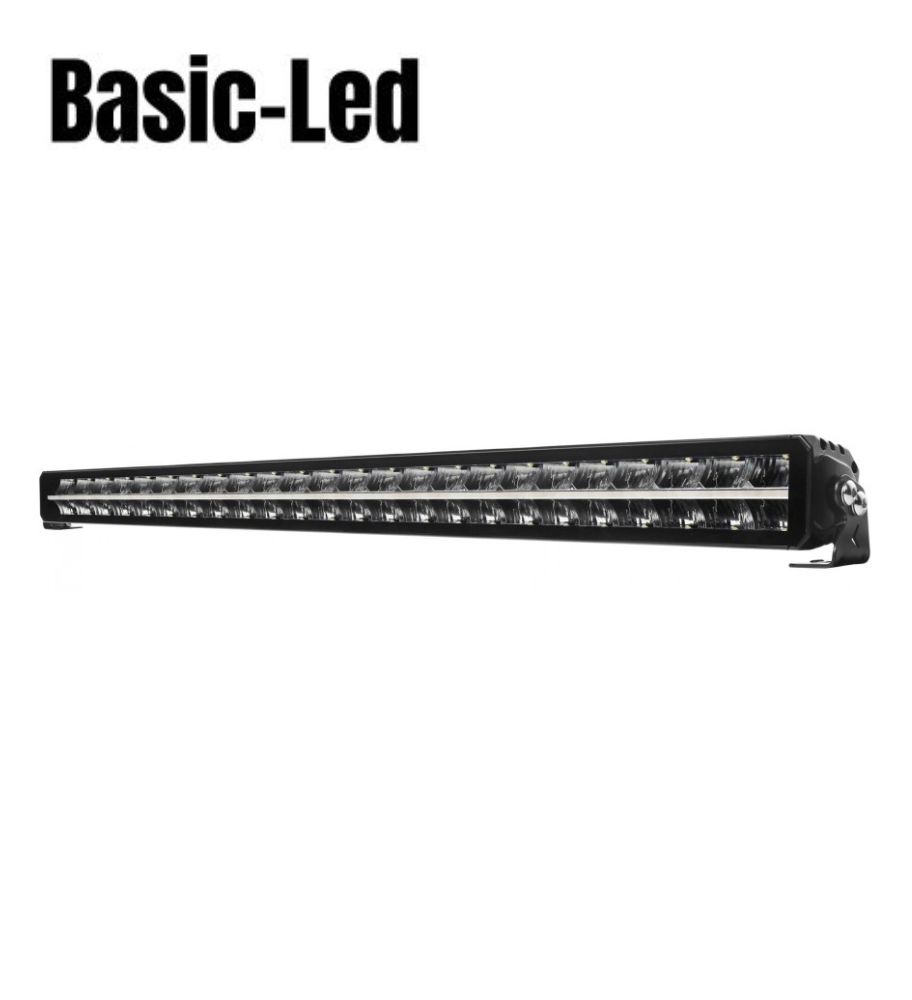

Basic Led Double Rampe Led feu de position 1059mm 15000lm

Réf. RL0099LB

Deux rangées d’éclairage et une signature lumineuse blanche ou orange : la Basic-Led RL0099LB associe un faisceau combo de 15 000 lm théoriques à un bandeau LED distinct. Son corps de 1 059 mm nécessite un emplacement adapté à son encombrement. Alimentée en 12/24 V avec connexion DT, cette rampe assure un éclairage de travail ; sa conformité R10 ne constitue pas une homologation de feu de route.

222,75 € 297,00 €

Jusqu'au 29/11/2026 Promo -25%
359,37 € 269,53 € TVAC
( 297,00 € 222,75 € Htva )
Paiement en ligne sécurisé
Livraison internationale
Échange gratuit sous 14 jours

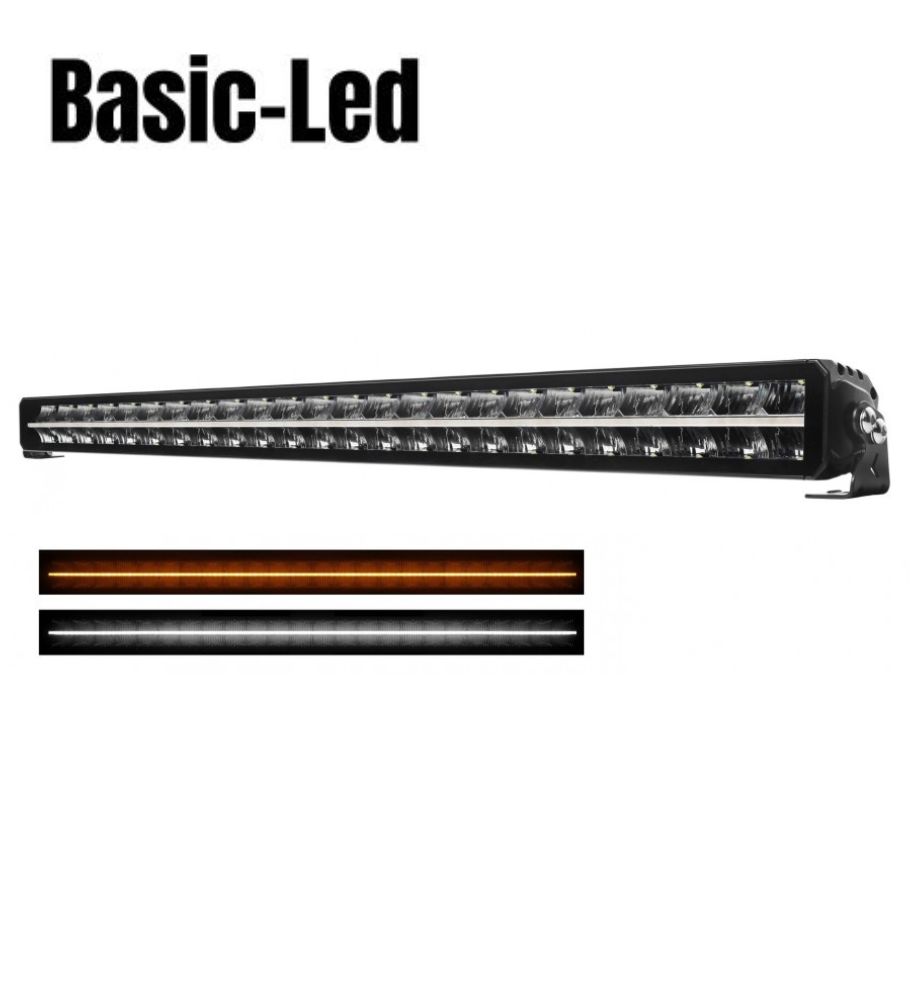

Basic-Led RL0099LB : une double rampe LED avec bandeau blanc ou orange

La RL0099LB réunit deux rangées de LED principales et un bandeau lumineux central dans un boîtier allongé. Cette configuration associe l’éclairage d’une zone de travail à une signature visuelle distincte, sélectionnable en blanc ou en orange. Son format de plus d’un mètre demande de préparer soigneusement l’implantation et l’alimentation.

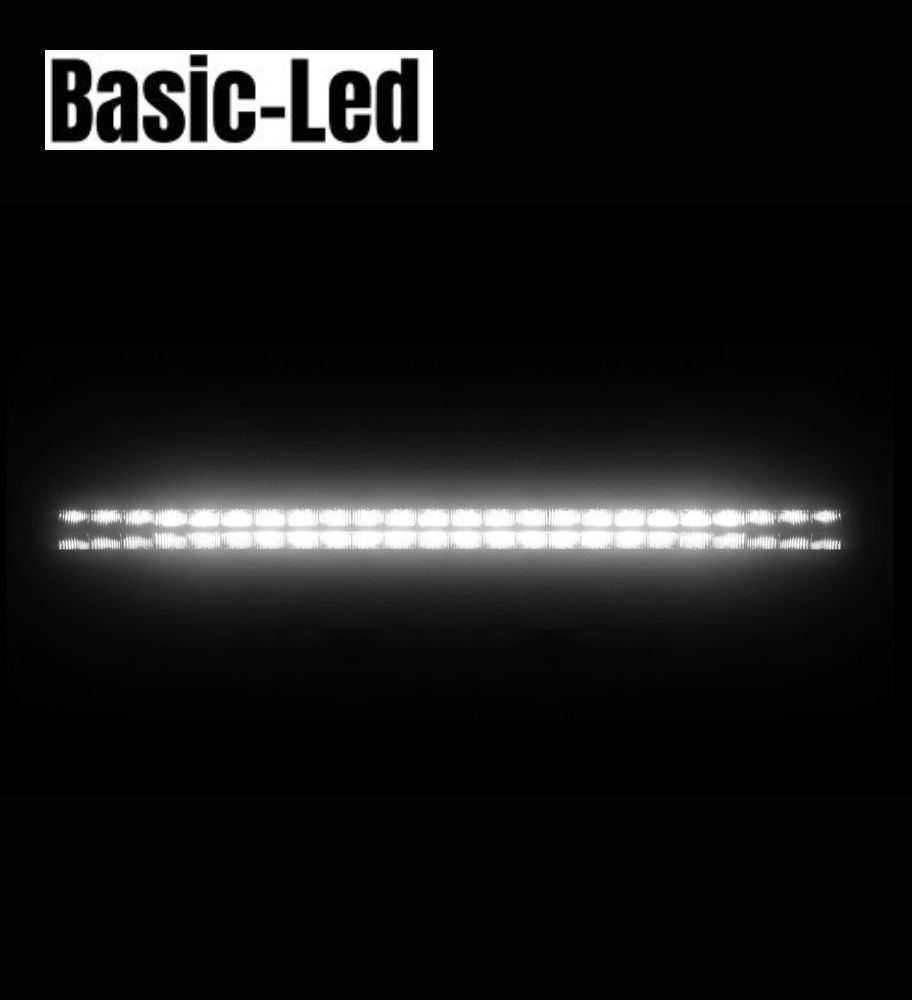

Un faisceau combo pour éclairer devant la zone d’intervention

L’optique combo combine une composante concentrée et une diffusion plus large. Elle permet d’apporter de la lumière dans l’axe tout en couvrant les abords de la zone éclairée.

Le flux principal annoncé est de 15 000 lm théoriques. Cette valeur ne correspond pas à un flux réel mesuré en sortie d’optique et ne permet pas de déduire une portée à un seuil de lux précis.

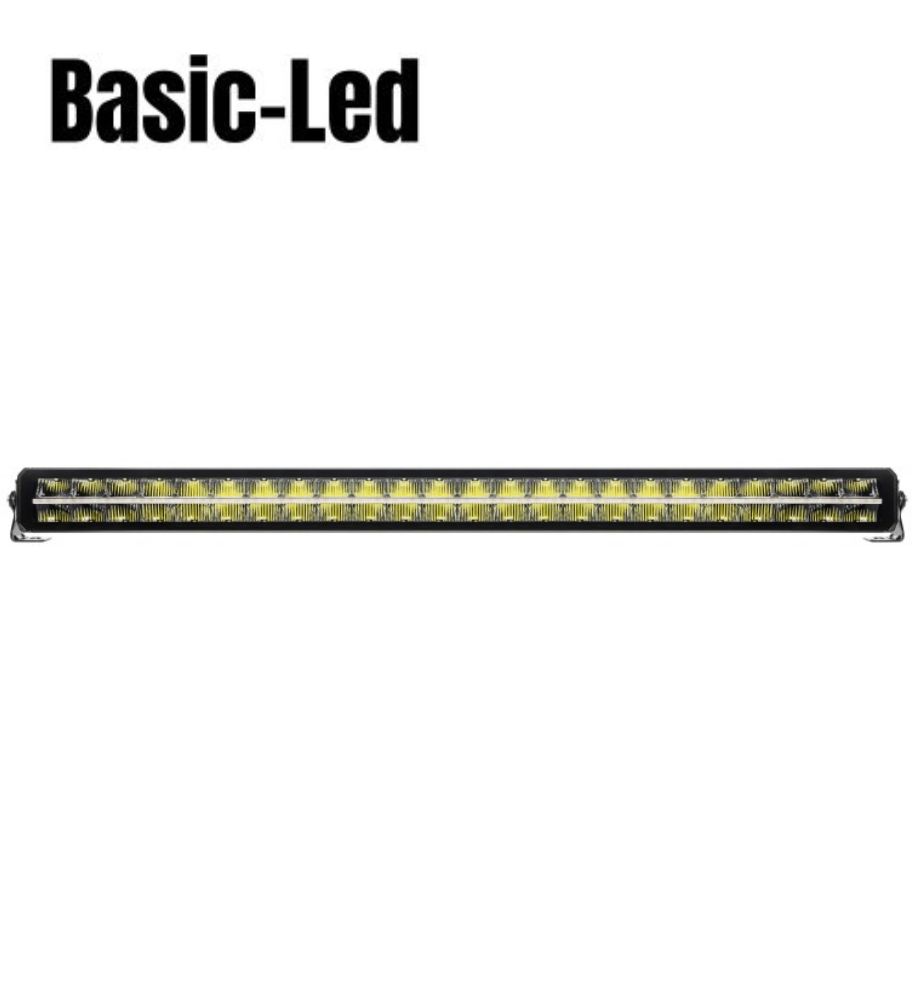

Deux rangées principales et un bandeau de position distinct

La rampe comprend 48 LED principales et 96 LED de bandeau. Cette répartition distingue les sources destinées à l’éclairage de travail de celles utilisées pour la signature lumineuse.

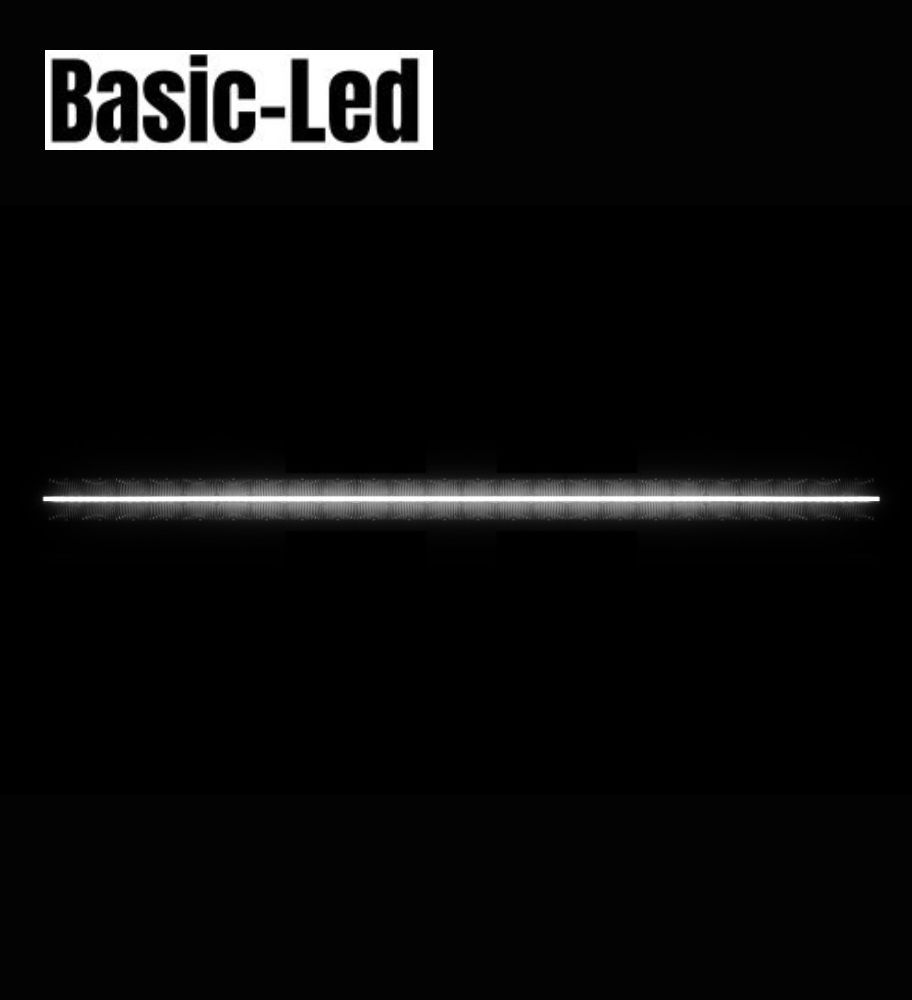

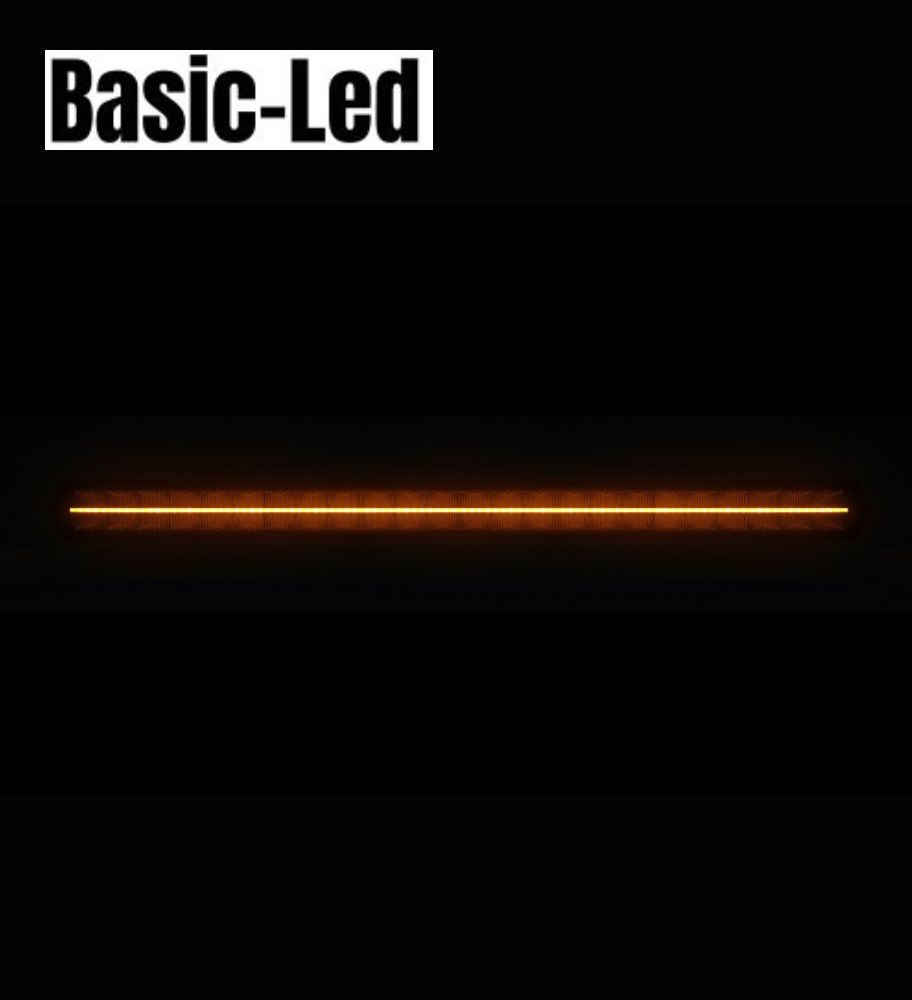

Le bandeau peut émettre en blanc ou en orange, selon le raccordement prévu. Il dispose de conducteurs dédiés afin de séparer sa commande de celle de l’éclairage principal. Son appellation commerciale de feu de position ne suffit pas à établir une homologation routière pour cette fonction.

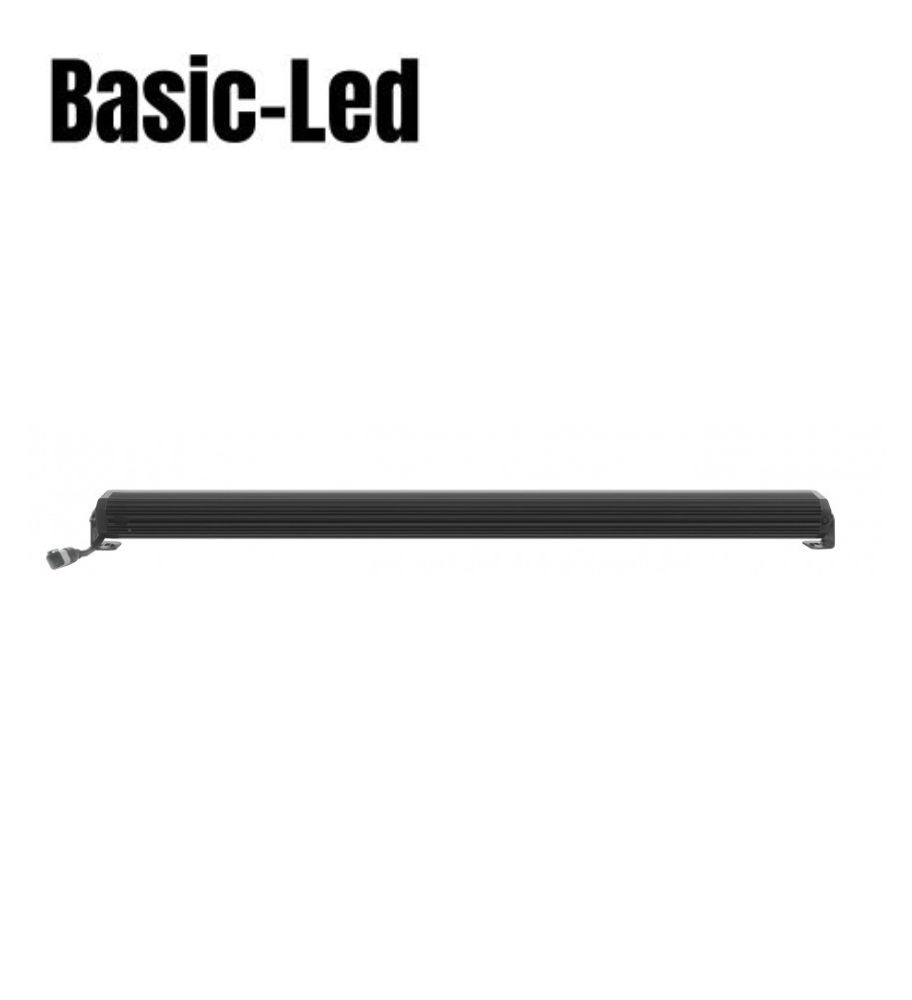

Un corps de 1 059 mm à intégrer avec ses supports

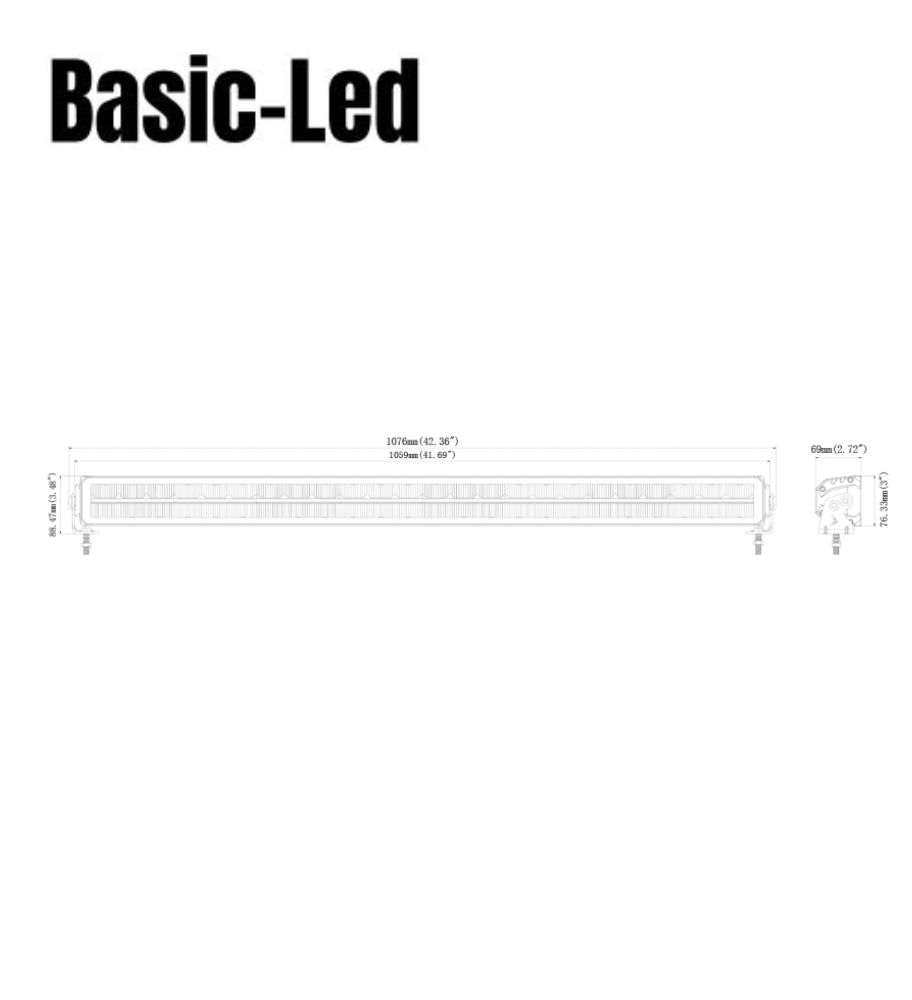

Le plan technique fournit les dimensions utiles à la préparation du montage :

  • Longueur du corps : 1 059 mm.
  • Encombrement longitudinal avec supports latéraux : 1 088 mm.
  • Hauteur du boîtier : 76 mm.
  • Profondeur : 69 mm.

Les fixations à vis permettent de maintenir la rampe et d’ajuster son orientation. Prévoyez un support suffisamment rigide ainsi qu’un dégagement pour le réglage et le passage du câble.

Une alimentation 12/24 V et une connexion DT

La puissance annoncée distingue 180 W pour l’éclairage principal et 15 W pour le bandeau, soit 195 W pour l’ensemble. Le circuit doit être dimensionné en conséquence, avec une protection et des conducteurs adaptés.

Le raccordement utilise un câble de 250 mm avec connecteur DT. Vérifiez la correspondance du faisceau et l’affectation des conducteurs avant branchement.

Une construction IP67 destinée à l’éclairage de travail

Le boîtier en aluminium est associé à une lentille en polycarbonate. La protection IP67 concerne les poussières et l’immersion temporaire dans les conditions normalisées.

La conformité ECE R10 porte sur la compatibilité électromagnétique. Elle ne vaut pas homologation de feu de route ni de position : l’utilisation doit respecter la fonction d’éclairage de travail et les conditions applicables au véhicule.

Basic-Led
Référence RL0099LB

Fiche technique

Couleur position Blanc, Orange
Tension 12/24V
Hauteur sans support 76mm
Longueur 1059mm
Position Oui
Lumen Théorique 15000lm
Profondeur 69mm
Hauteur avec support 89mm
puissance 180W
nombre de led 48
double rampe led oui
