Basic-Led : un projecteur rectangulaire pensé pour l’éclairage de zone
Une optique allongée peut être intéressante lorsqu’il faut éclairer les abords d’une machine sans installer un gros bloc carré. Avec ses seize LED et son faisceau large, ce phare de travail apporte un éclairage complémentaire lors des opérations à l’arrêt.
Les caractéristiques qui comptent au montage
La documentation technique du fabricant indique les données suivantes :
Source lumineuse : 16 LED
Puissance consommée : 24 W
Alimentation : 12/24 V
Faisceau : FLOOD, à diffusion large

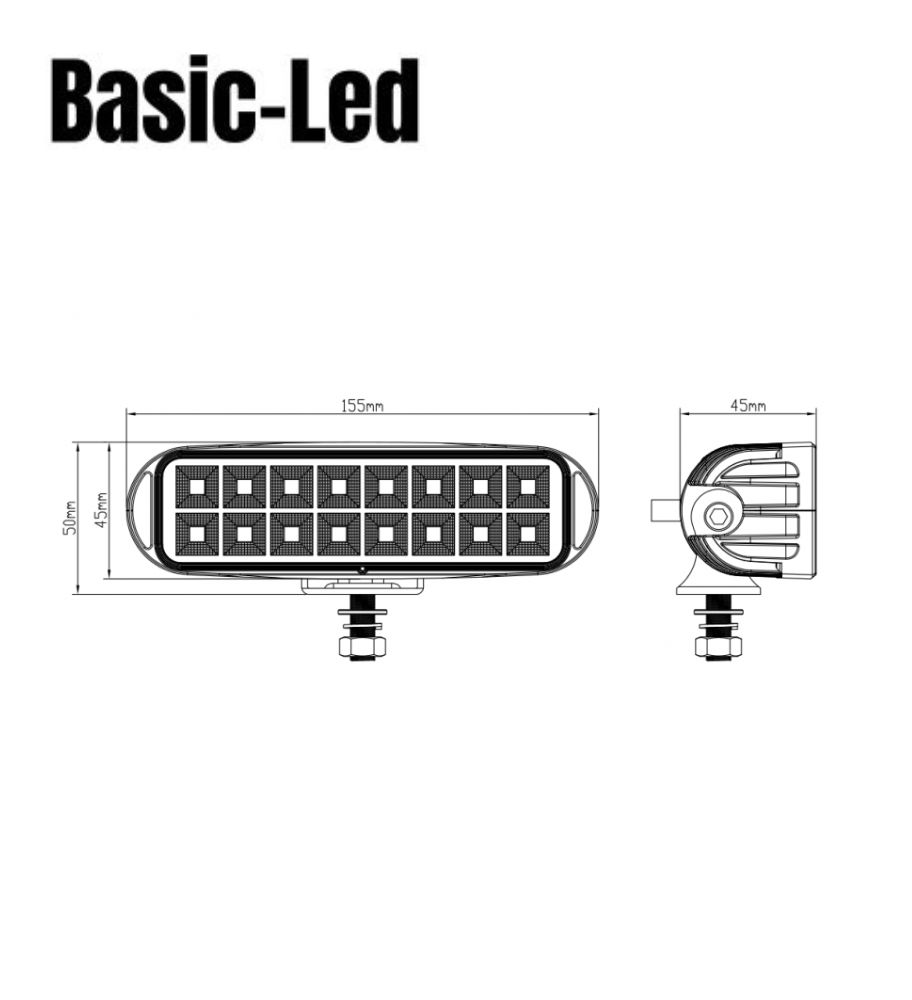

Longueur : 155 mm
Hauteur totale de la façade : 50 mm, dont 45 mm pour le corps lumineux
Câble : 250 mm
Indice de protection : IP67
Fixation : par vis
La place requise pour le support et le raccordement doit être prise en compte séparément.
Répartir la lumière plutôt que chercher la distance

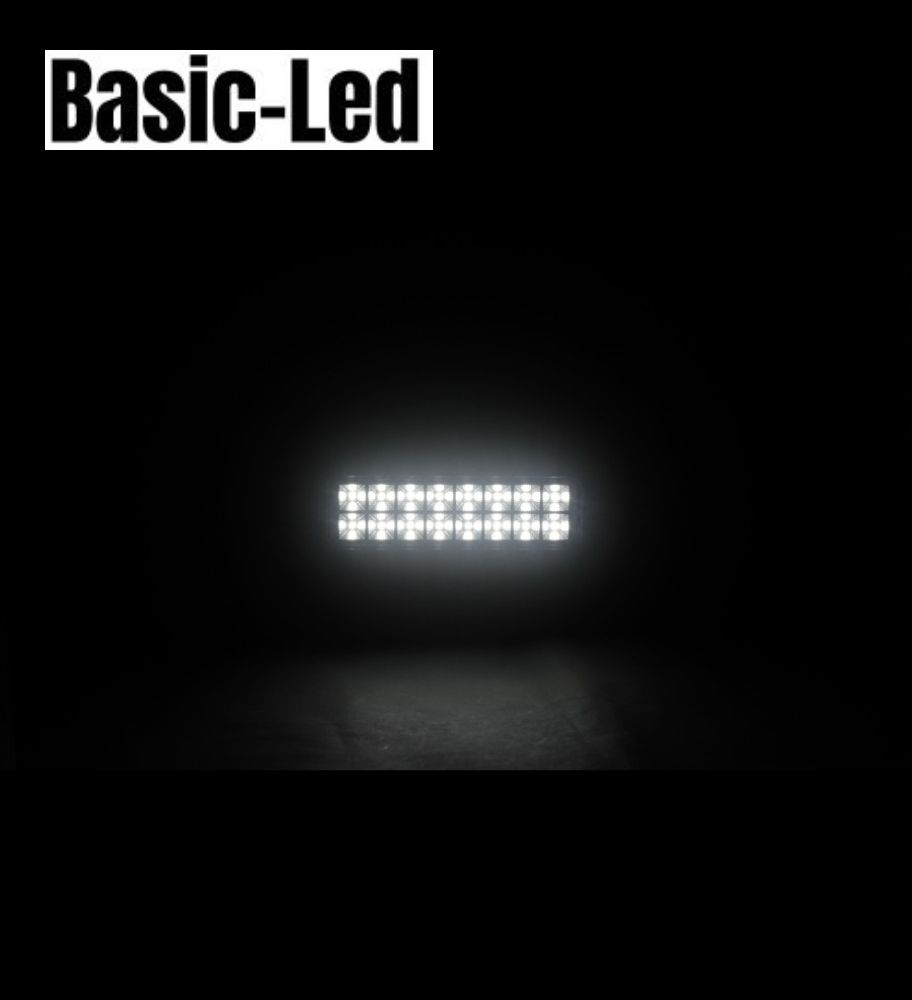

Le faisceau FLOOD privilégie l’éclairage d’une surface de travail proche du véhicule. Il peut accompagner le contrôle d’un équipement, la préparation d’une opération de chargement ou les interventions autour d’un engin immobilisé.
La portée réelle dépend notamment de l’orientation du projecteur ; elle ne doit pas être déduite du seul nombre de LED.
Un format horizontal à intégrer sur l’équipement
La longueur de 155 mm et la faible hauteur de l’optique permettent d’étudier une implantation horizontale dans un espace adapté. Il reste important de vérifier les dégagements mécaniques, la position du support et l’accès à la visserie avant de percer.
Le faisceau doit être orienté vers la zone utile, sans éblouir les opérateurs.
Une enveloppe conçue pour les conditions extérieures
Le phare associe un boîtier en aluminium à une lentille en polycarbonate. Sa protection IP67 concerne la poussière et l’immersion temporaire dans les conditions d’essai normalisées.
Les jonctions électriques doivent conserver leur propre protection contre l’humidité, indépendamment de l’étanchéité du corps lumineux.
Raccorder le projecteur en respectant son usage

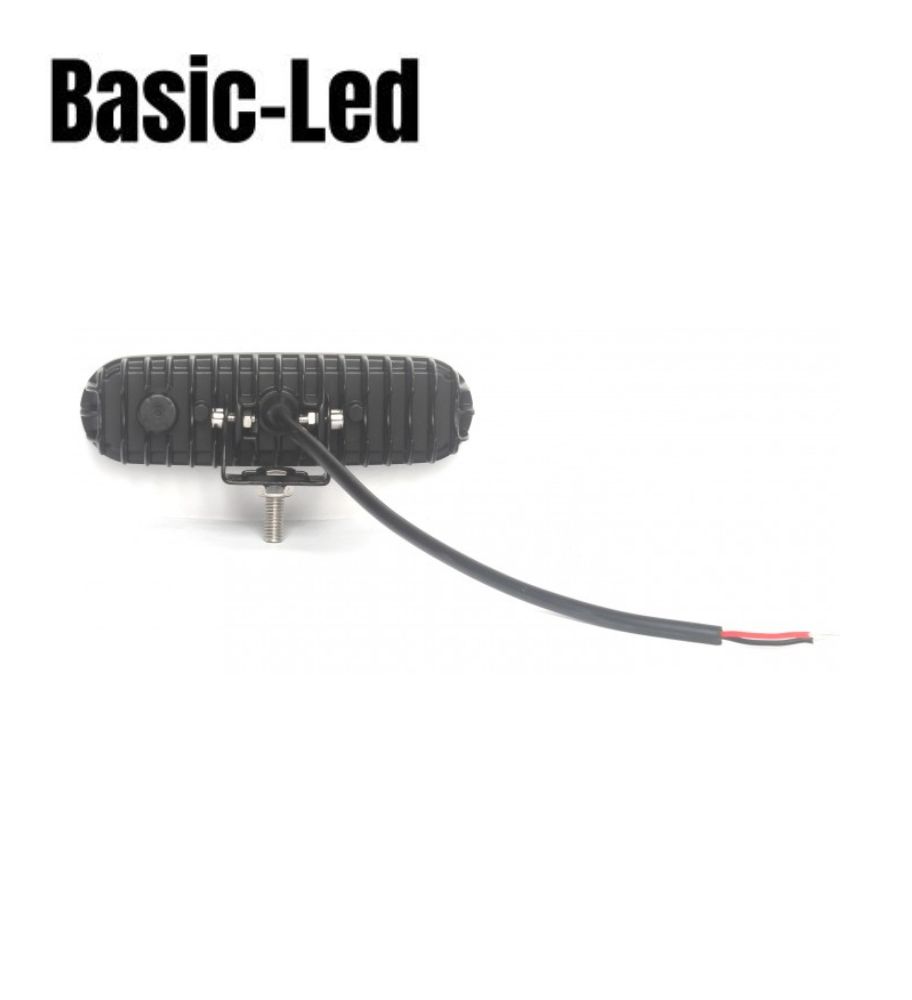

Le câble de 25 cm se raccorde à un circuit 12 ou 24 V correctement protégé. La notice prévoit un fil rouge pour le positif et un fil noir pour la masse, ainsi qu’une pose par un professionnel qualifié.
La conformité ECE R10 concerne la compatibilité électromagnétique ; elle ne constitue pas une homologation d’éclairage routier.
