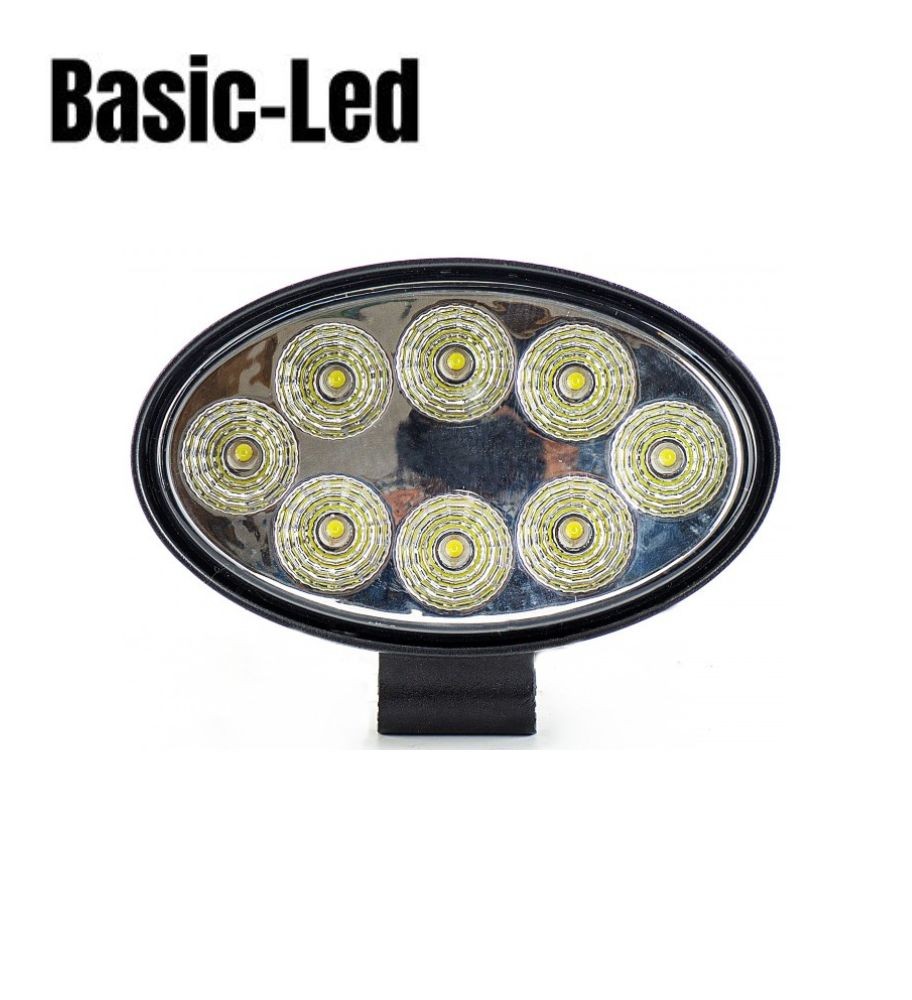

Basic-Led PL0109BL : un phare ovale pour l’éclairage de proximité
Le PL0109BL apporte une lumière complémentaire autour d’un véhicule ou d’une machine. Son optique à faisceau large privilégie la couverture de la zone d’intervention, tandis que son format ovale permet de préparer une implantation sur un support adapté.
Un faisceau flood pour couvrir la zone de travail
La diffusion de type flood répartit la lumière sur une zone proche. Elle convient pour éclairer les abords d’une machine, un équipement ou un espace de travail lorsque la luminosité ambiante devient insuffisante.
L’orientation doit cibler la surface utile, en limitant l’éblouissement des personnes présentes à proximité. Ce modèle assure une fonction d’éclairage de travail.
Huit LED pour un flux annoncé de 1 920 lm
Les huit LED délivrent ensemble un flux lumineux annoncé de 1 920 lm, pour une consommation électrique de 24 W. Ces valeurs permettent de comparer les besoins d’éclairage et d’alimentation avec ceux de l’installation existante.
Le flux lumineux ne constitue pas une mesure de portée : aucune distance d’éclairage ne doit être déduite sans données photométriques correspondantes.
Un boîtier ovale à intégrer avec sa fixation
Le plan technique du modèle correspondant indique :
- Largeur du boîtier : 140 mm.
- Hauteur du boîtier : 86 mm.
- Profondeur : 55 mm.
- Longueur du câble : 300 mm.
La fixation s’effectue par vis. Prévoyez également le dégagement nécessaire au support, au réglage de l’orientation et au cheminement du câble derrière le phare.
Une alimentation compatible 12 et 24 V
Le raccordement s’effectue sur une installation 12 ou 24 V compatible. La protection du circuit et la section des conducteurs doivent être adaptées à l’ensemble des équipements alimentés.
Les connexions doivent être isolées contre l’humidité et protégées des frottements. Après montage, vérifiez le fonctionnement et ajustez l’orientation vers la zone à éclairer.
Une construction aluminium et polycarbonate protégée IP67
Le boîtier en aluminium participe à l’évacuation de la chaleur, tandis que la lentille est en polycarbonate. L’indice IP67 concerne la protection contre les poussières et l’immersion temporaire dans les conditions normalisées.
La conformité ECE R10 porte sur la compatibilité électromagnétique. Elle ne constitue pas une homologation de feu de route ou de recul.
Remarque : la fiche actuelle annonce une largeur de 148 mm, contre 140 mm sur le plan technique du L0109-B. Cette cote reste à confirmer sur le PL0109BL avant publication.
Basic-Led PL0109BL : un phare ovale pour l’éclairage de proximité
Le PL0109BL apporte une lumière complémentaire autour d’un véhicule ou d’une machine. Son optique à faisceau large privilégie la couverture de la zone d’intervention, tandis que son format ovale permet de préparer une implantation sur un support adapté.
Un faisceau flood pour couvrir la zone de travail
La diffusion de type flood répartit la lumière sur une zone proche. Elle convient pour éclairer les abords d’une machine, un équipement ou un espace de travail lorsque la luminosité ambiante devient insuffisante.
L’orientation doit cibler la surface utile, en limitant l’éblouissement des personnes présentes à proximité. Ce modèle assure une fonction d’éclairage de travail.
Huit LED pour un flux annoncé de 1 920 lm
Les huit LED délivrent ensemble un flux lumineux annoncé de 1 920 lm, pour une consommation électrique de 24 W. Ces valeurs permettent de comparer les besoins d’éclairage et d’alimentation avec ceux de l’installation existante.
Le flux lumineux ne constitue pas une mesure de portée : aucune distance d’éclairage ne doit être déduite sans données photométriques correspondantes.
Un boîtier ovale à intégrer avec sa fixation
Le plan technique du modèle correspondant indique :
- Largeur du boîtier : 140 mm.
- Hauteur du boîtier : 86 mm.
- Profondeur : 55 mm.
- Longueur du câble : 300 mm.
La fixation s’effectue par vis. Prévoyez également le dégagement nécessaire au support, au réglage de l’orientation et au cheminement du câble derrière le phare.
Une alimentation compatible 12 et 24 V
Le raccordement s’effectue sur une installation 12 ou 24 V compatible. La protection du circuit et la section des conducteurs doivent être adaptées à l’ensemble des équipements alimentés.
Les connexions doivent être isolées contre l’humidité et protégées des frottements. Après montage, vérifiez le fonctionnement et ajustez l’orientation vers la zone à éclairer.
Une construction aluminium et polycarbonate protégée IP67
Le boîtier en aluminium participe à l’évacuation de la chaleur, tandis que la lentille est en polycarbonate. L’indice IP67 concerne la protection contre les poussières et l’immersion temporaire dans les conditions normalisées.
La conformité ECE R10 porte sur la compatibilité électromagnétique. Elle ne constitue pas une homologation de feu de route ou de recul.
Remarque : la fiche actuelle annonce une largeur de 148 mm, contre 140 mm sur le plan technique du L0109-B. Cette cote reste à confirmer sur le PL0109BL avant publication.
