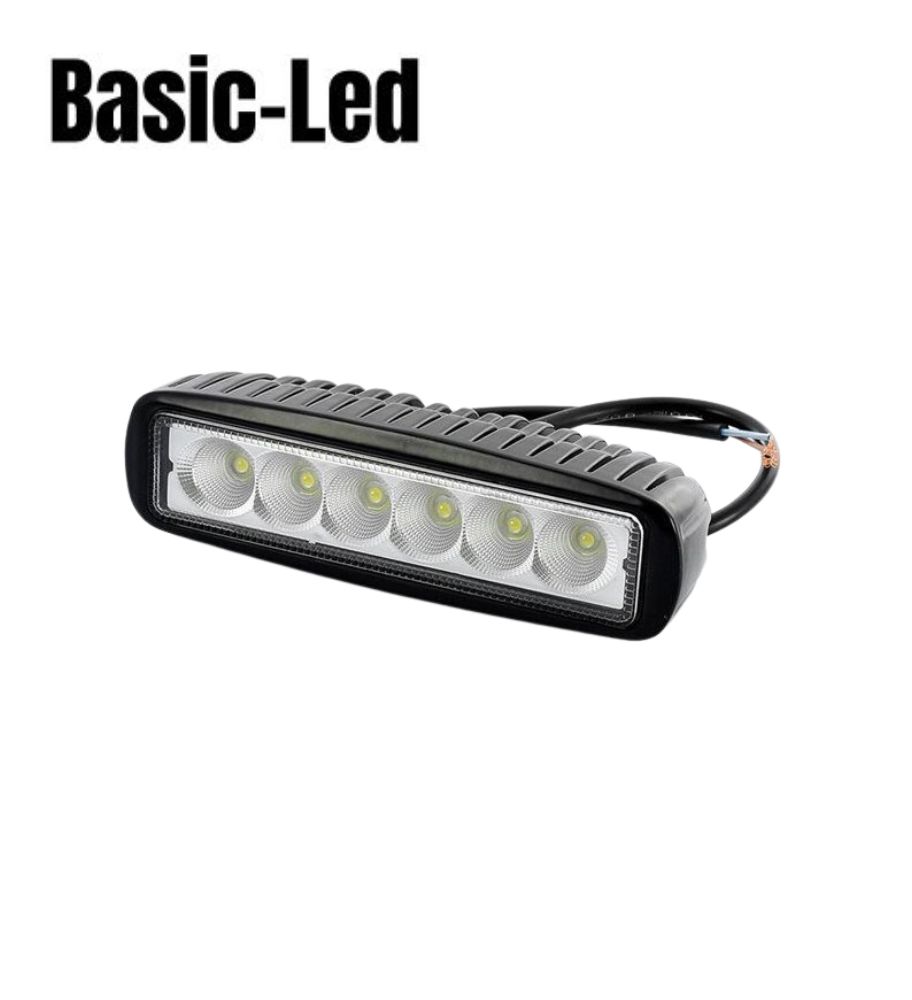

Six LED alignées pour éclairer le poste de travail
Le profil horizontal de ce projecteur Basic-Led répond aux besoins d’éclairage des espaces proches d’un véhicule immobilisé. Sa rangée de six LED diffuse la lumière sur les équipements, les outils et les zones de maintenance, sans être destinée à remplacer les feux de circulation.
158 mm de large : les caractéristiques à vérifier
Les données techniques permettent de préparer le choix de l’emplacement et du circuit électrique :
Source lumineuse : 6 LED, flux annoncé de 1 680 lm
Consommation indiquée : 15,2 W
Alimentation : 12/24 V
Optique : faisceau large FLOOD
Dimensions du phare : 158 × 42 mm, profondeur de 50 mm
Montage : fixation par vis
Câble : 300 mm
Protection et conformité : IP67 et ECE R10
Ces mesures concernent le corps du projecteur ; le support requiert un espace supplémentaire.
Un faisceau FLOOD pour les surfaces proches
La répartition FLOOD privilégie une zone éclairée relativement large plutôt qu’un point lumineux lointain. Elle convient notamment à l’inspection du matériel, aux contrôles mécaniques et aux travaux de manutention réalisés à l’arrêt.
Le flux de 1 680 lm ne doit pas être confondu avec une mesure de portée ou un angle d’éclairage.

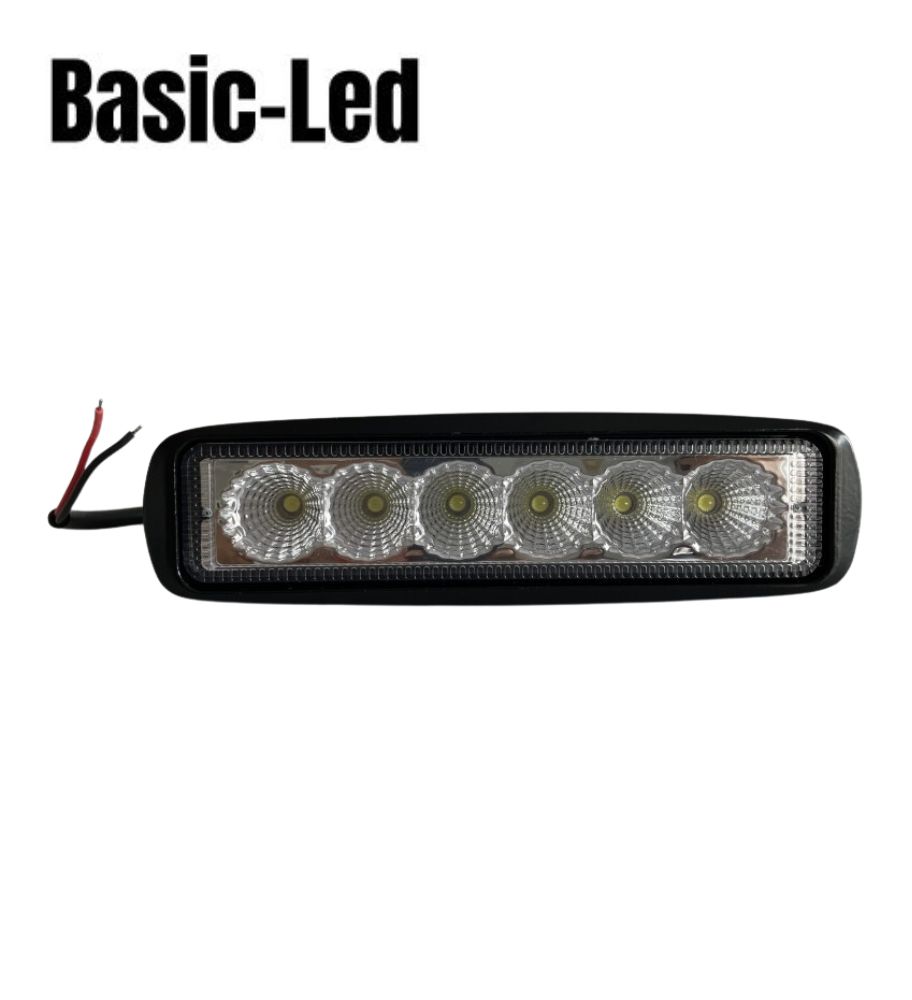

Une optique horizontale à orienter précisément
La façade de 158 × 42 mm permet d’envisager un montage sur une surface disposant d’une largeur suffisante. La profondeur de 50 mm et le dégagement du support sont aussi à intégrer avant la fixation.
L’orientation doit viser la tâche à accomplir, sans masquer les autres dispositifs du véhicule ni éblouir les personnes présentes.

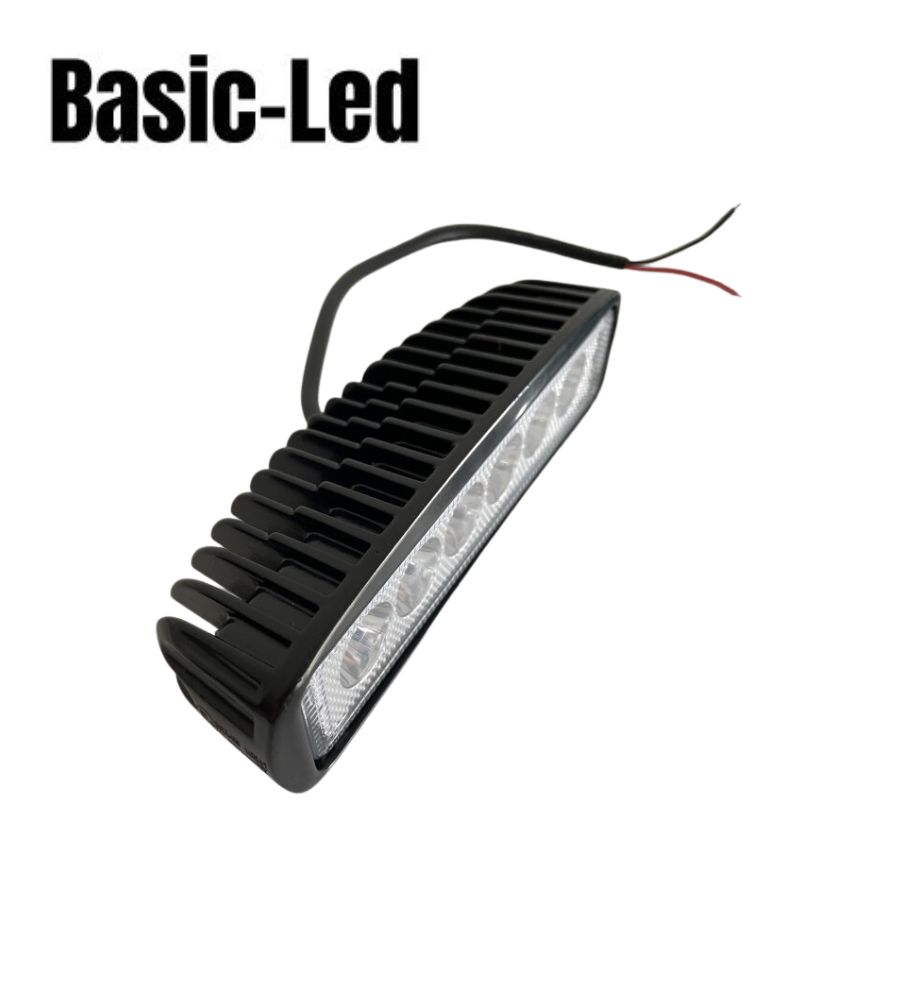

Aluminium et polycarbonate face aux projections
Le boîtier en aluminium est associé à une lentille en polycarbonate. Son indice IP67 correspond à une protection contre la poussière et l’immersion temporaire dans les conditions d’essai normalisées.
La plage de température annoncée s’étend de −40 °C à +60 °C. L’étanchéité du phare ne dispense pas de protéger les connexions électriques.
Préparer le câblage pour un éclairage auxiliaire
Le câble de 30 cm se raccorde à une alimentation 12 ou 24 V correctement protégée. Une pose professionnelle est recommandée, avec isolation des raccordements contre les infiltrations d’eau.
L’homologation ECE R10 porte sur la compatibilité électromagnétique. Ce projecteur reste destiné à l’éclairage de travail et non à l’usage comme feu de route homologué.
