Un phare carré à neuf LED pour travailler autour du véhicule

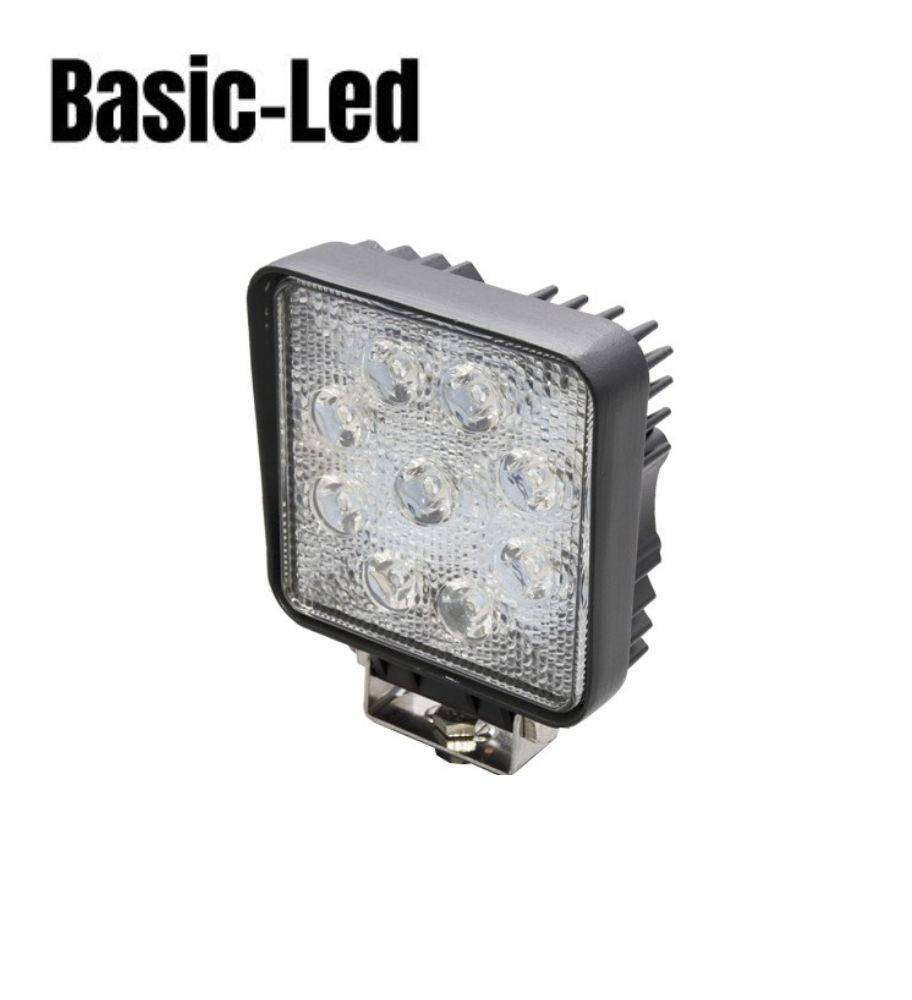

Sur les machines et véhicules professionnels, l’éclairage auxiliaire doit être orienté vers la tâche à réaliser. Ce projecteur Basic-Led utilise neuf LED et une optique FLOOD afin d’éclairer les surfaces proches d’un camion, d’un tracteur ou d’un engin immobilisé.
Un encombrement à prévoir dès la pose
La préparation du montage repose sur plusieurs données techniques :
Source lumineuse : 9 LED
Alimentation : 12/24 V
Type d’éclairage : faisceau large FLOOD
Dimensions indiquées : 108 × 128 mm
Profondeur : 63 mm
Longueur du câble : 300 mm
Fixation : par vis
Protection : IP67, avec conformité ECE R10
Le support et le cheminement du câble doivent disposer de dégagements suffisants.
Quatre zones optiques pour une diffusion étendue
La façade présente quatre ensembles optiques circulaires qui répartissent la lumière des neuf LED. Le faisceau FLOOD privilégie la couverture d’une surface proche plutôt qu’une projection concentrée sur une longue distance.
Il convient aux contrôles mécaniques, à la préparation du matériel et aux opérations de manutention réalisées à l’arrêt.
Orienter la lumière sans gêner les opérateurs
Grâce à sa fixation vissée, le projecteur peut être positionné selon l’emplacement retenu sur le véhicule. La direction du faisceau doit correspondre à la zone réellement utilisée, tout en évitant d’éblouir les personnes à proximité.
La hauteur du phare, son support et l’accès aux raccordements sont à vérifier avant toute installation.
Un boîtier protégé pour les environnements extérieurs
L’aluminium du corps est associé à une lentille en polycarbonate. L’indice IP67 désigne une protection contre la poussière et l’immersion temporaire dans des conditions normalisées.
La température de fonctionnement indiquée s’étend de −40 °C à +60 °C. La conformité ECE R10 concerne la compatibilité électromagnétique, et non l’homologation comme feu de route.
Câbler le projecteur en préservant l’étanchéité
Le raccordement s’effectue avec un fil rouge pour le positif et un fil noir pour la masse, sur un circuit 12 ou 24 V protégé. La notice prévoit une protection contre l’inversion de polarité.
Les jonctions doivent être isolées contre l’humidité, notamment à l’aide de gaine thermorétractable.
