Un phare cube Basic-Led qui éclaire aussi sur les côtés
Plutôt que de concentrer toute la lumière vers l’avant, ce projecteur de travail associe une optique frontale à des LED disposées latéralement. Cette architecture convient aux interventions autour d’un camion, d’un tracteur ou d’une machine lorsque plusieurs surfaces proches doivent rester visibles.
Un encombrement précis pour choisir son emplacement

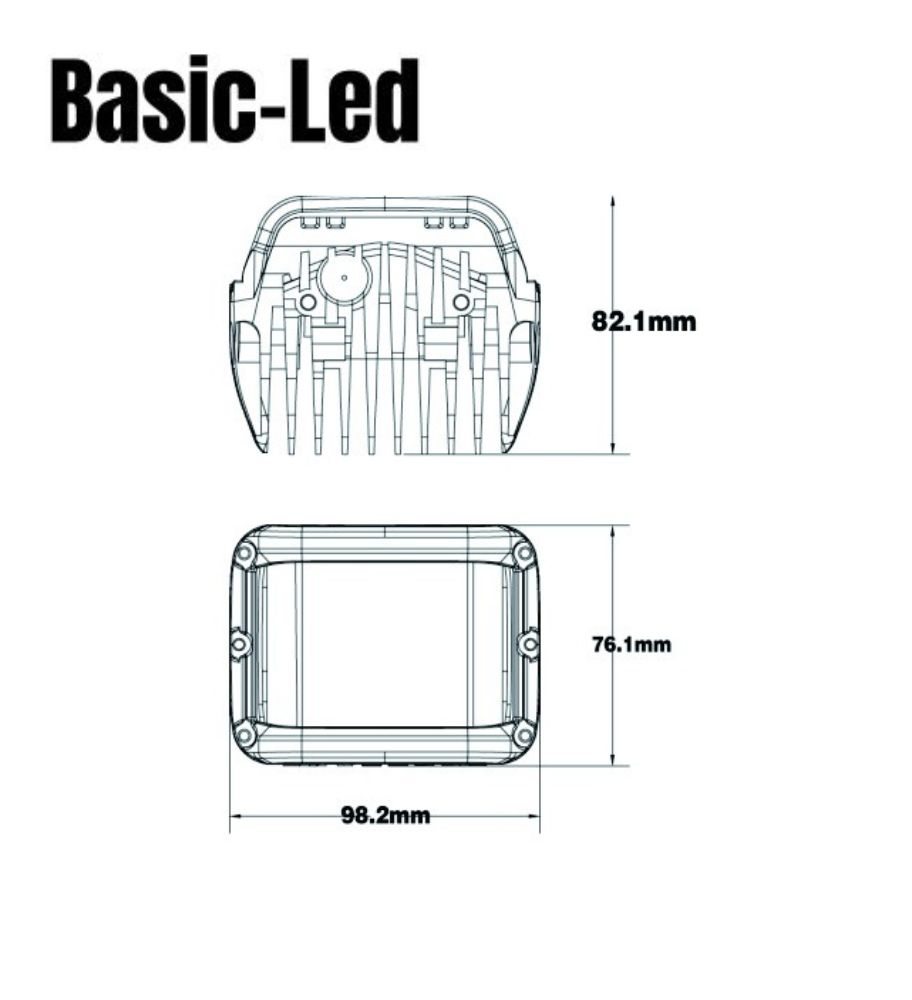

Le plan coté du projecteur permet de distinguer ses dimensions de celles de son conditionnement :
Largeur du corps : 98,2 mm
Hauteur du corps : 76,1 mm
Profondeur : 82,1 mm
Alimentation : 12/24 V
Type de faisceau : FLOOD
Fixation : vissée, sur support
Protection : IP67
Matériaux : boîtier aluminium, optique polycarbonate
Il faut également réserver la place nécessaire au support et au passage du câble.
Des optiques frontales complétées par des LED sur les flancs
La façade présente six optiques principales et des éléments lumineux sur les côtés. Le faisceau FLOOD privilégie la diffusion sur une zone de proximité, tandis que les LED latérales élargissent la visibilité autour du point de montage.
Cette configuration intéresse notamment les postes de maintenance, les abords d’un équipement et les interventions sur véhicule immobilisé.
Un format cube à positionner selon la zone de travail
La faible largeur du module facilite l’étude d’un montage sur une structure disposant d’une surface de fixation adaptée. Sa profondeur de 82,1 mm doit toutefois être prise en compte, notamment près des carrosseries et des accessoires saillants.
L’orientation doit privilégier les surfaces utiles sans éblouir les opérateurs.
Une enveloppe protégée contre la poussière et l’eau
Le corps en aluminium et l’optique en polycarbonate constituent le projecteur. L’indice IP67 correspond à une protection contre la poussière et l’immersion temporaire dans les conditions d’essai normalisées.
Les connexions électriques doivent conserver leur propre étanchéité, même lorsque le boîtier du phare est protégé.
Raccordement 12/24 V et usage comme éclairage auxiliaire
Le phare fonctionne sur une installation 12 ou 24 V et nécessite un circuit correctement protégé. Son montage doit prévoir un passage de câble à l’écart des frottements et des pièces mobiles.
La conformité ECE R10 concerne la compatibilité électromagnétique. Elle ne constitue pas une homologation pour une utilisation comme feu de route.
